提示：在渲染過程中，如果用戶提前發現渲染的效果不是理想中的效果，可按鍵，終止渲染并關閉“渲染”窗口。如果只想終止渲染而不關閉“渲染”窗口，可通過單擊渲染進度條左側的圖標，來取消渲染過程。

(6)渲染完畢后，效果如圖14-50所示。

圖14-50 渲染后的場景效果

提示：如果用戶制作的是一個室外的三維場景，有時需要為其添加環境“霧”效果。通過單擊“渲染”工具欄中的

“渲染環境”按鈕，打開“渲染環境”對話框，如圖14-51所示。在該對話框中可啟用“霧”效果，并對霧的顏色、衰減和影響范圍等參數進行設置。

圖14-51 “渲染環境”對話框

(7)在“渲染”窗口中執行“文件”→“保存”命令，打開“渲染輸出文件”對話框，如圖14-52所示。

圖14-52 “渲染輸出文件”對話框

(8)設置要渲染輸出文件的保存路徑，然后參照圖14-53所示對渲染輸出的圖像文件名稱和格式進行設置，然后單擊“保存”按鈕退出對話框。

圖14-53 設置文件名稱和格式

提示：在AutoCAD中可以輸出多種不同格式的圖像文件，如BMP、TGA、TIF、PCX、JPG和PNG。

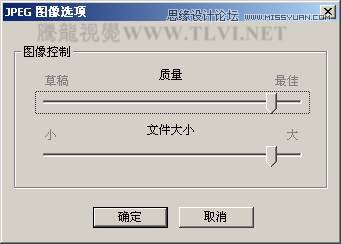

(9)退出“渲染輸出文件”對話框后，將打開“JPEG圖像選項”對話框，在該對話框中可設置圖像的質量和輸出文件的大小，如圖14-54所示。保持默認設置單擊“確定”按鈕關閉對話框，完成圖像文件的輸出。

圖14-54 “JPEG圖像選項”對話框

(10)完成圖像文件的輸出后，讀者可從Windows資源管理器中打開輸出的圖像文件，查看最終效果，如圖14-55所示。

圖14-55 輸出的圖像文件
