本例為AutoCAD三維建模系列教程，在本教程中我們來學習制作一個漂亮的陶罐，主要學習如何運用掃掠命令定位路徑的三維點位來制作螺旋體，希望能給朋友們帶來幫助~~

我們知道在運用掃掠制作一個圖形時的關鍵是路徑，當然在掃掠一個螺旋體時的關鍵也就是螺旋線。
下面介紹一個通用的制作方法。是如何定位路徑的三維點位的。這只是一種方法，可以舉一反三作出看似難以用ACAD作出的不同圖形。

先來看幾例效果：

就從這陶罐說起吧

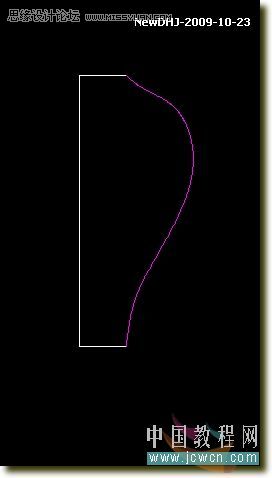

1、畫三條直線和一條樣條曲線，畫出物體的半剖面。

2、用旋轉網格命令
命令: SURFTAB1
輸入 SURFTAB1 的新值 <6>: 18
命令: SURFTAB2
輸入 SURFTAB2 的新值 <6>: 18

3、旋轉成三維網格

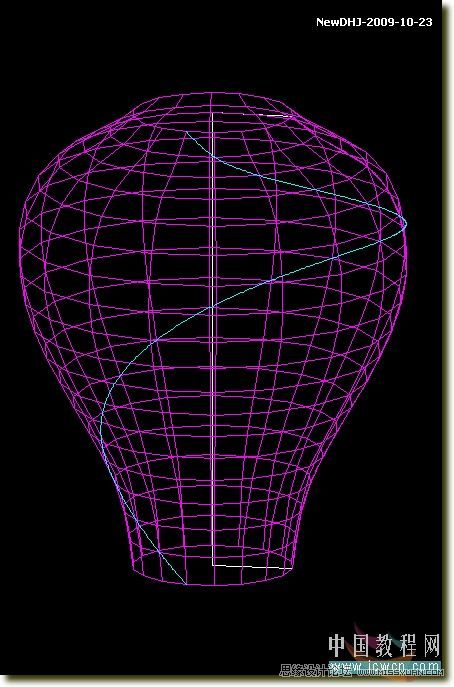

4、用樣條曲線捕捉網格的對角作出螺旋線
