這次CAD教程帶來AutoCAD2013中文版尺寸標注概念和標注樣式管理器使用詳解教程。尺寸標注是工程制圖中的一項重要內容。利用AutoCAD2013可以設置不同的尺寸標注式，也可以為圖形標注出各種尺寸。

一、尺寸標注基本概念：

AutoCAD2013中，一個完整的尺寸一般由尺寸線(角度標注又稱為尺寸弧線)、尺寸界線(即尺寸界限)、尺寸文字(即尺寸值)和尺寸箭頭4部分組成，如圖所示。需要說明的是：這里的“箭頭”是一個廣義的概念，可以用短劃線、點或其他標記代替尺寸箭頭。

二、標注樣式

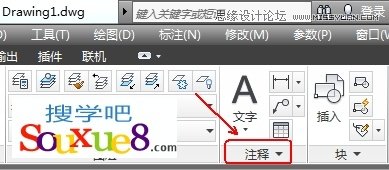

命令：【DIMSTYLE】。在AutoCAD2013工具欄中單擊“注釋”按鈕，在彈出的列表中選擇“標注樣式”按鈕。

圖01

圖02

2.即可打開“標注樣式管理器”對話框，如圖所示。

圖03

(1)“樣式”列表框：

圖04

在“樣式”列表框列出已有標注樣式的名稱。如圖所示說明當前有“ISO-25”、“Annotative”和“Standard”等樣式。很顯然，“Annotative”為注釋性尺寸樣式(因為樣式名前有圖標 )。

(2)“列出”下拉列表框：

圖05

確定要在“樣式”列表框中列出哪些標注樣式，可以通過下拉列表在“所有樣式”和“正在使用的樣式”之間選擇。

(3)“預覽”圖像框：

圖06

預覽在“樣式”列表框中所選中的標注樣式的標注效果。
